Profile

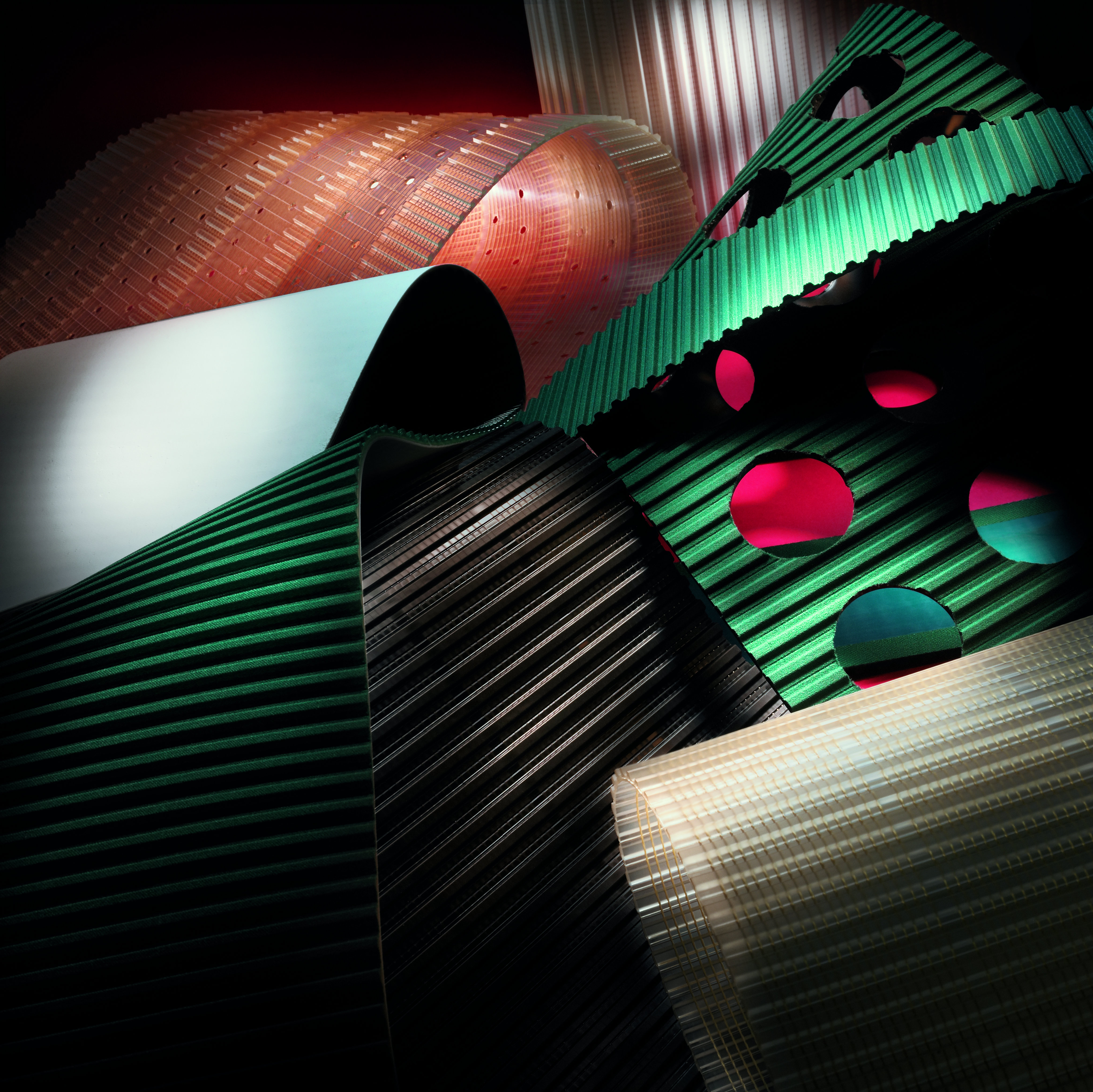

Polyurethane Zahnriemen Profile



T-Profil
Trapezprofil nach DIN 7721.
Metrische Teilungen: T2,5 / T5 / T10 / T20
Der Standard-Zahnriemen für Antriebs- und Transportaufgaben.

AT-Profil
Das AT-Profil ist eine Weiterentwicklung des T-Profils und zeichnet sich durch das
vergrößerte Zahnvolumen, erhöhte Zahntragfähigkeit sowie stärkere Zugträger aus.
Metrische Teilungen: AT3 / AT5 / AT10 / AT20
Vorteile: • größerer Zahneingriff und Verringerung von Eingriffsstößen
• stärkere Zugstränge für konstante Teilung und hohe Reißfestigkeit
• höhere Leistungsfähigkeit von bis zu 50 % gegenüber dem T-Profil



Zoll-Profil
Zöllige Teilungen nach DIN/ISO 5296
MXL = 2,032 mm
XL = 5,08 mm
L = 9,525 mm
H = 12,7 mm
XH = 22,225 mm
XXH = 31,75 mm



HTD-Profil
Das Hochleistungsprofi l HTD (High Torque Drive) hat einen runden Zahn für ein
gutes Einzahnverhalten und eine optimierte Kraft- und Spannungsverteilung.
Der hohe HTD-Zahn bietet zudem eine große Übersprungsicherheit.
Metrische Teilungen: HTD5M / HTD8M / HTD14M
Typische Anwendungen: – Linearantriebe
                                    – Hebeeinrichtungen
                                    – Positionierantriebe
                                    – Transport



STD-Profil
Das Hochleistungsprofil STD (Super Torque Drive) hat eine Evolventenverzahnung
für ein optimales Einzahnverhalten, eine gute Kraft- und Spannungsverteilung und
führt zur Geräuschreduzierung im Antrieb.
Metrische Teilungen: STD5M / STD8M / STD14M
Typische Anwendungen: – Linearantriebe
                                    – Positionierantriebe
                                    – geräuscharme Antriebe



TK, ATK Spurzahnriemen
Spurzahnriemen sind eine Verbundkonstruktion von Synchronriemen und Keilriemen
mit spurtreuer Laufeigenschaft.
Metrische Teilungen TK5 / TK10 / TK20 / ATK5 / ATK10
Bevorzugter Einsatz: bei großen Seitenkräften Bordscheibenfreier Lauf auf Synchronscheiben,
Förder- und Positionieranwendungen mit großen Achsabständen.
